오늘은 자켓 패턴을 가지고 그레이딩 해보는 시간을 가졌습니다.
강사님께 받은 패턴으로 그레이딩 하기 전 tr로 잘못 적혀져 있는 품번을 수정하고 m-로 합복 길이의 위치가 같은 지 확인했습니다. 확인 해 본 결과 책에 적혀있는 스펙과 달랐고 투특히 합복 되어야 하는 칼라의 뒤 네크 부분과 몸판의 뒤 네크라인의 길이가 잘 맞지 않았습니다. 그래서 er로 영역을 잡아 단점 이동 시켜줬습니다. 이렇게 간단하게 그레이딩 전 길이를 확인하는 작업과 그레이딩 전개, 마무리, 시접을 넣어줬고 dxf파일로 저장하고 여는 방법까지 이번 수업에서 배웠습니다.
그레이딩 전 주의사항
*사이즈 스펙과 실제 패턴의 스펙이 같은지 꼭 봐야한다.
(또 봉제를 어떻게 하느냐에 따라서 완성스펙이 달라지기 때문에 사이즈 스펙이 맞는게 중요하다.)
*sg로 그룹화 하고 dmg로 이동하면서 그레이딩 하기 편하게 해준다.
*안단선을 따라 안단패턴 분할한다. bx (b2는 분할 이동 bx는 분할 복사)
*몸판에 있는 점선들은 심지를 나타내는 것으로 그레이딩 전개 후 cdm한 후 gk로 정리한다.
*부속패턴을 만든다.
안단패턴 – 뒤 안단 패턴 그릴 때 앞판의 어깨 길이만큼 뒤판에도 똑같이 가고 중심선 7cm내린 선에서 안단을 생성한다.
주머니 속 패턴 – 폭은 후다 패턴보다 크기만 하면 된다. 길이는 밑단선 안으로 들어와야 한다. 다 그리고 후다부분은 지워준다.
쌍꾸찌 – 후다패턴에서 분할 복사 해주고 수평과 수직을 잘 맞춰준다. 총 4장이 필요하다.
*결선을 그린다.
쌍구찌- bias로 바이어스 결선 그려준다.
주머니 속, 후다에 paz로 평행 결선을 그려준다.

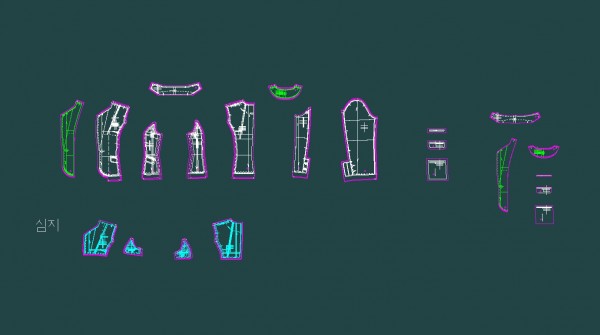

*심지 표기하기
sim으로 심지가 들어가는 부분 표시를 한다.
cds2로 2점선으로 선을 바꿔준다.
t로 심지라고 써주고 심지표시 옆에 지시한다.
*높은 가격의 옷들은 자켓을 제작할 때 어깨부분에는 다대 테이프를 붙이고 암홀 부분에 바이어스 테이프를 붙여준다.
*요척 낼 때 심지가 어디어디 들어가는 지 매우매우 중요하기 때문에 표시는 필수로 해줘야 한다.
*구인 공고에 업무내용에 작업지시서 완성이라 써 있으면 보통 요척과 사이즈 스펙을 다 작성 하라는 뜻과 같다 (참고)
*목너비, 목깊이에 따라 목둘레가 얼마나 나오는 지 체크를 해야한다.
-------------------------------------------------------------------------

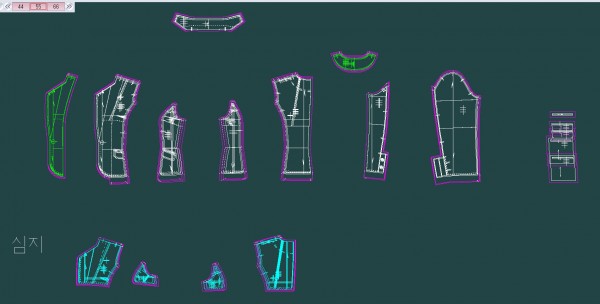

그레이딩 시 주의사항

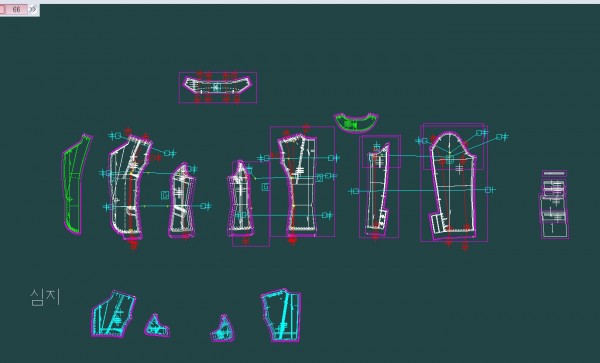

*목너비 절개선을 주는 방법은 3가지로 다양하게 있다. 이 세가지 방법 모두 틀린건 아니지만 패턴을 보고 적절한 것을 써야 한다.
*내가 선택한 방법은 라펠을 지나지 않고 앞목점 바로 아래선을 관통해서 미까시 부분은 최대한 피하고 밑단의 곡선도 피해서 넣어준다.
*파란색 절개선을 넣을때는 뒤판 가슴선 위에 진동 절개선을 2개를 준다.
*앞판 주머니를 전사이즈 동일로 하려면 주머니를 최대한 건들지 않고 절개선을 준다.
만약 전사이즈 다르게 한다면 밑단 곡선을 피해서 절개선을 준다.
*소매는 소매에 다트가 생긴걸로 생각하고 절개선을 넣으면 편하다.
(그리고 사이바와 몸판처럼 파란색 절개선을 소매산 안에 2개로 나눠서 넣어준다, 이때 위치는 소매산 안에만 있으면 된다.)
*안단선은 절개선을 복사해서 붙여주던가 편한 방법으로 한다.
*그레이딩 후 gk와 rcg로 안단과 몸판의 길이를 맞춰준다.
*gep를 뒤중심, 네크라인, 사이바, 밑단선, 어깨선 등등에 해준다.
(라인이 예쁘게 모아지는 지 보고 라인이 이상하면 안해도 된다.)
*몸판 암홀 밑에 부분은 사이바를 몸판에 붙여두고 (gmvrt) gep를 해준다.
(암홀 곡선의 흐름을 본다.)
*소매산 높이, 칼라 부분 편차를 구해서 편차량을 넣고 그레이딩 해준다.
*심지 패턴을 따로 떼어준다. 너치가 연결 되어 있을 경우 gc를 해서 선을 자르고 선을 없애도 되고 agpm으로 너치를 지워버릴 수 있다.
*clay : 사이즈 변경할 선을 지시하고 지정 사이즈로 선을 보냄
*옆목점에 편차를 줘서 어깨 기울기를 같게 할 수 있다.
( 벤더 회사의 경우 총길이를 잴 때 HPS에서 밑단ᄁᆞ지 측정하기 때문에 옆목점에 편차를 주면 총길이가 늘어날 수도 있다. )
------------------------------------------------------------------------
시접 넣기

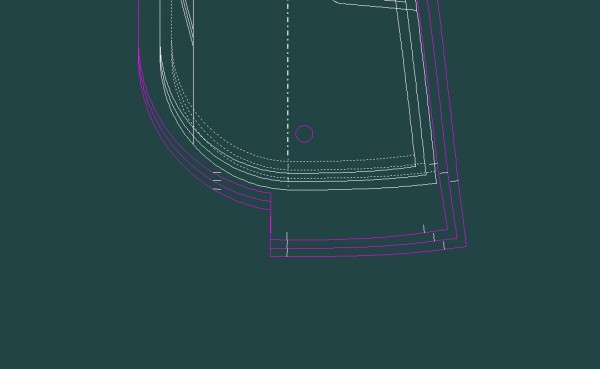

*밑단 시접은 밑가시 기준으로 폭이 달라진다. 밑단 둥근 부분은 시접량이 적다.
*시접 전에 외곽선을 깔끔하게 선 정리하고 해야한다!
*밑가시 부분은 다른 시접 폭을 위해 반전/대상직각을 해준 후 밑가시 선 기준으로 라펠쪽으로 시접이 더 들어와야 하기 때문에 smm으로 시접 단차이동을 해준다.(1cm이동)
*데끼패턴 : 앞/뒤 안단, 구찌, 주머니 속, 후다
-------------------------------------------------------------------------
dxf 파일 저장
*저장할 것만 빼놓고 다 지워주고 패턴간의 간격을 넓게 이동 시켜준다.
*dxf 파일 저장 하기 exp
*dxf 파일 불러 오기 imp
*패턴을 clo로 옮기고 하려면 dxf 파일로 저장해야한다.
---------------------------------------------------------------------------
파일 입력 및 보정
*실무에서는 패턴/샘플/작지 이 3개가 다 있어야 한다.
*입력할 때 선의 요소가 바뀔 경우 3번을 안해도 된다.
*입력방법은 2가지다.
digt – 패턴 입력 : 입력할 화면 지시 디지타이징
fit – 추가 입력 : 패턴 입력하다 뭔가 빼먹었을 때 & 기장이 너무 긴 경우
---------------------------------------------------------------------
새로배운 단축키
clay - 사이즈 변경할 선을 지시하고 지정 사이즈로 선을 보냄
ssm - 시접 단차이동
srg –그레이딩 선합치기
exp - dxf 파일 저장 하기
imp - xf 파일 불러 오기
digt – 디지타이징 패턴 입력
fit – 디지타이징 추가 입력
