안녕하세요.
저는 동대문 캠퍼스 3기에서 모델리스트 양성 과정을 수강하고 있는 백준호입니다.


이번에는 2D Yuka Cad에 대해서 배우는 수업들 중 9회차 수업에서 진행했거나 배웠던 내용들에 대해서 설명해 드리겠습니다.

이번 수업에서는 다음과 같은 작업들을 진행하는 과정들에 대해서 배웠습니다.
Part 1. 고어드 스커트 패턴에서의 안단 패턴들을 추가적으로 제도하는 작업,
Part 2. 데님 팬츠 패턴에 절개 그레이딩을 진행하는 작업


Part 1. 고어드 스커트 패턴에서의 안단 패턴들을 추가적으로 제도하는 작업
이 작업은 지난 8회차 때 직접 절개 그레이딩을 작업했던 고어드 스커트 패턴을 활용해서 진행되었습니다.

1. 1단계 - 총 4개의 안단 패턴들을 추가적으로 제도하는 작업
(1) 단축키: pl을 활용하여 고어드 스커트에서의 몸판 패턴들에서의 밑단 선들로부터 4 (cm) 정도 떨어진 곳에 평행 선분들을 표시한다. 이 선분들이 안단 패턴들에서의 윗 쪽 외곽선들이 된다.

(2) 단축키: cdm을 활용하여 몸판 패턴들로부터 안단 패턴들이 될 부분들을 복사하고 붙여 넣기한다.

(3) 단축키: gk나 단축키:gkm을 활용하여 몸판 패턴들로부터 분리된 안단 패턴들에서의 외곽선들을 정리해 준다.


2. 2단계 - 4개의 안단 패턴들을 2개의 패턴들끼리 합쳐 주는 작업
(1) 단축키: mvrt를 활용하여 앞 판 패턴에서의 안단 패턴과 앞 사이바 패턴에서의 안단 패턴을 서로 1개의 패턴이 되도록 서로 합쳐 주고, 뒷 판 패턴에서의 안단 패턴과 뒷 사이바 패턴에서의 안단 패턴을 서로 1개의 패턴이 되도록 서로 합쳐 준다.

이 기능을 활용할 때 유의할 사항들
A. 절개 그레이딩에서의 사이즈들 중 한 사이즈에만 불을 켜 놓고 작업해서, 이 작업을 총 네 번 진행한다.
B. 이동 회전할 요소를 지시할 때에는 옆 선에 더 가까운 안단 패턴들 (앞 사이바 패턴 및 뒷 사이바 패턴에서의 안단 패턴들)을 클릭한다.
C. 이동 전 및 이동 후 기준할 두 점들을 지시할 때에는 안단 패턴들에서의 아랫 쪽 외곽선에 더 가까운 점부터 클릭한다.

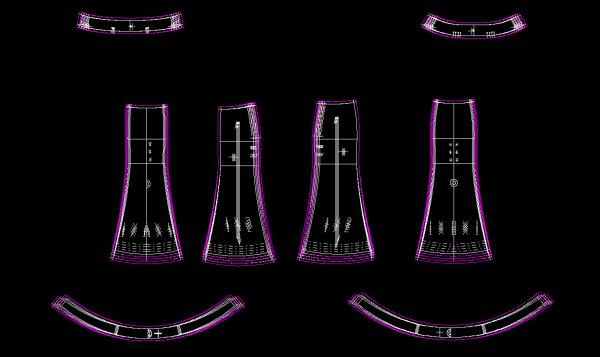

3. 3단계 - 절개 그레이딩에서의 모든 사이즈들에서 안단 패턴들을 한 곳에 모으고, 가지런하게 정렬시키는 작업
(1) 단축키: gpp를 활용하여 모든 사이즈들에서 서로 위치가 같은 안단 패턴들을, 어느 한 사이즈에서의 안단 패턴에서의 앞 중심 선 혹은 뒷 중심 선을 기준으로 한 곳에 모으고, 가지런하게 정렬시킨다.


4. 절개 그레이딩과 관련해서 새롭게 알게 된 개념이나 기능들
(1) G 관계에 대한 개념
A. G 관계는 절개 그레이딩이 완료된 패턴들에서 각 패턴 간에 생성되는 연동 관계이다.
B. 기본 사이즈에서의 선들은 빨간색으로, 기본 사이즈 이외의 선들은 파란색으로 표시되며, 연동 관계가 깨진 경우에는 일반 선들로 표시된다.
C. 사이즈들 별로 패턴들에서의 요소의 갯수는 서로 일치해야 한다.

(2) G 관계와 관련된 기능들
A. G 관계 (연동 관계)를 확인하는 기능 (단축키: gm),
B. G 관계 (연동 관계)를 해제할 요소들을 영역으로 지시하는 기능 (단축키: gmd),
C. G 관계 (연동 관계)를 설정할 요소들을 영역으로 지시하는 기능 (단축키: gms 또는 단축키: gmsp)

(3) G 관계에서의 특징들
A. 곡선 형태의 선분들에서 (그 선분들을 이루는) 점의 갯수가 서로 다르면, G 관계가 깨질 수도 있다.
B. 동그라미 형태의 기호들이 서로 얽히고 섫혀 있으면 G 관계를 해제하고 다시 작업해야 한다.
C. 'X' 자 형태의 기호가 표시되어 있다면, G 관계를 다시 설정해야 한다.
D. 한 사이즈에서만 빨간 불이 들어온 상태에서 앞 판 패턴을 앞 중심 선을 기준으로 좌우 대칭으로 복사해도 G 관계가 깨질 수도 있다.




Part 2. 데님 팬츠 패턴에 절개 그레이딩을 진행하는 작업
이번 수업에서는 지난 4회차 수업 때 직접 제도했던 대님 팬츠 패턴에 절개 그레이딩을 진행했습니다.

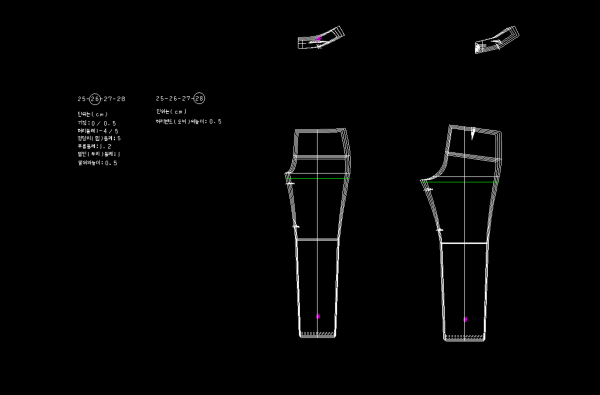

1. 팬츠 그레이딩 작업에 대한 기본적인 내용들
(1) 앞. 뒷 판 패턴들에 허벅지 둘레 선들을 표시한다.
: 단축키: pl을 활용하여 앞. 뒷 판 패턴들에서의 밑위 둘레 선으로부터 아랫 쪽으로 2.54 (cm) 떨어진 곳에 수평 선분들을 표시한다.

(2) 편차들이 존재하는 팬츠에서의 요소들
(부속에 속하는 요소들을 제외하고,)
A. 허리 둘레,
B. 엉덩이 (힙) 둘레,
C. 허벅지 둘레,
D. 무릎 둘레,
E. 밑단 (부리) 둘레,
F. 밑위의 높이,
G. 허리 밴드 (오비)의 높이,
H. 기장 (총 길이)

(3) 팬츠에서의 앞. 뒷 판 패턴들 중 한 패턴에 부여하는 편차들에 대한 값을 계산하는 방법
A. 밑위 둘레 선을 기준으로
a. 밑위 둘레 선보다 윗 쪽에 위치한 요소들 (허리 둘레와 엉덩이 둘레)에서는 팬츠에서의 전체적인 편차들에서 4를 나눈 값들을 부여한다.

b. 밑위 둘레 선보다 아랫 쪽에 위치한 요소들 (허벅지 둘레, 무릎 둘레, 밑단 둘레)에서는 팬츠에서의 전체적인 편차들에서 2를 나눈 값들을 부여
    한다.

B. 레직기 선을 기준으로
a. 앞 판 패턴에서 밑위 둘레 선보다 더 윗 쪽에 있는 부분에서 앞 중심 선과 옆 선에 더 가까운 곳들에 부여하는 편차들의 비례는 4:6이다.
b. 앞 판 패턴에서 밑위 둘레 선보다 더 아랫 쪽에 있는 부분에서 앞 중심 선과 옆 선에 더 가까운 곳들에 부여하는 편차들의 비례는 1:1이다.
c. 뒷 판 패턴에서 밑위 둘레 선보다 더 윗 쪽에 있는 부분에서 뒷 중심 선과 옆 선에 더 가까운 곳들에 부여하는 편차들의 비례는 3:7이다.
d. 뒷 판 패턴에서 밑위 둘레 선보다 더 아랫 쪽에 있는 부분에서 뒷 중심 선과 옆 선에 더 가까운 곳들에 부여하는 편차들의 비례는 1:1이다.

( * 이러한 원리들은 앞. 뒷 판 허리 밴드 패턴들에도 적용된다. 이 패턴들에서의 아랫 쪽 외곽선들에 너치들이 표시된 위치가 이 패턴들이 앞. 뒷 판
    패턴들로부터 분리되기 전에 레직기 선이 지나갔던 곳이다. )

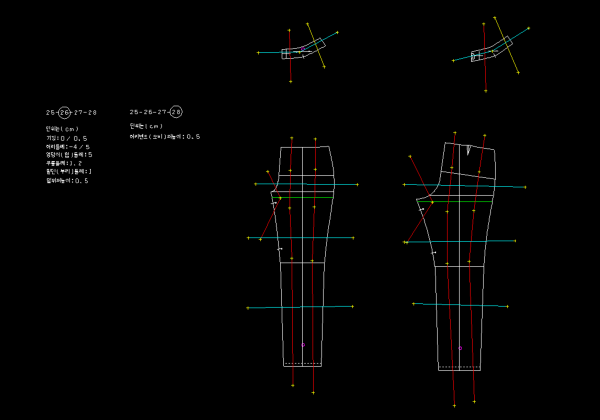

2. 1단계 - 절개 그레이딩을 작업하기 위한 절개선들을 표시하는 과정들 (단축키: gl)
(1) 기준 수직선
A. 기준 수직선들이 영향을 끼치는 요소들
: 허리 둘레, 엉덩이 (힙) 둘레, 무릎 둘레, 밑단 (부리) 둘레, 허리 밴드 (오비) 패턴에서의 너비 (폭)

B. 일반적으로 팬츠 패턴에 기준 수직선들을 표시하는 과정들
a. 앞. 뒷 판 패턴들에서의 각 패턴에 각 요소에 점들을 찍는 방식으로 2개의 기준 수직선들을 표시한다.
b. 앞. 뒷 판 패턴들에서의 각 패턴에 '부등호 (>)' 형태의 기준 수직선을, 그 선의 가운데에 찍힌 점이 허벅지 둘레 선에 위치하도록 표시한다.

(2) 기준 수평선
A. 기준 수평선들이 영향을 끼치는 요소들
a. 밑위에서의 높이, 기장 (총 길이), 허리 밴드 (오비) 패턴에서의 높이

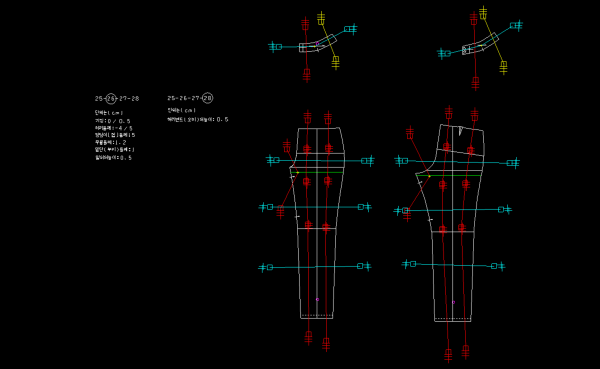

3. 2단계 - 절개 그레이딩을 작업하기 위해 각 점들에 편차들에 대한 값들을 입력하는 과정들 (단축키: gi 또는 gv)
(1) 기준 수직선
A. 허벅지 둘레에 영향을 끼치는 기준 수직선들에 찍힌 점들에 편차들을 부여하는 과정들
a. 먼저 앞. 뒷 판 패턴들에서의 각 패턴에 2개씩 표시된 기준 수직선들에서 허벅지 둘레 근처에 찍힌 점들에는 엉덩이 (힙) 둘레에 부여했던 편차
  들에 대한 값들과 똑같은 값들을 부여한다.

b. 앞. 뒷 판 패턴들에서의 각 패턴에 '부등호 (>)' 형태로 표시된 기준 수직선들에서의 양 끝 쪽에 찍힌 점들에는
    a. 번에서 편차들에 대한 값들을 부여했던 점들 중 앞. 뒷 중심 선에 더 가까운 점들에 부여했던 값들이 옆 선들에 더 가까운 점들과 똑같아지기
    위해서 필요한 값들을 입력한다.

    ( * 원래 앞. 뒷 판 패턴들에서의 허벅지 둘레 선에서는 레직기 선을 기준으로 앞. 뒷 중심 선들과 더 가까운 곳과 옆 선에 더 가까운 곳에
          부여되는 편차들에 대한 비례가 1:1이기 때문이다. )

(2) 기준 수평선
A. 허리 밴드 (오비) 패턴에서의 높이에 대한 편차가 존재할 때, 기장 (총 길이)에서의 편차들에 대한 값들을 계산하는 방법
: 팬츠에서의 기장의 높이는 허리 밴드 (오비) 패턴들에서의 옆 선들의 높이와 앞. 뒷 판의 패턴들에서의 옆 선들의 높이의 합이다.
  따라서, 허리 밴드 (오비) 패턴에서의 높이에 대한 편차를 포함시켜서 기장 (총 길이)에서의 편차를 계산해야 한다.

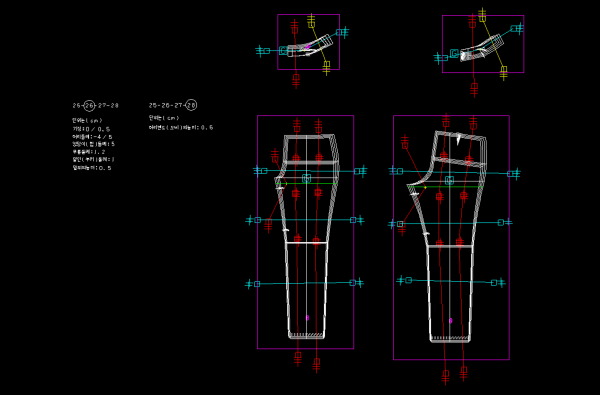

4. 3단계 - 절개 그레이딩에 대한 작업을 완성하기 위한 전개 개시 (단축키: gi)
(1) 앞. 뒷 판 패턴들에서 전개 개시라는 기능을 활용할 때의 기준점의 위치
: 밑위 둘레 선과 허벅지 둘레 선의 사이





( * 제가 업로드해 드린 이미지들에서는 '부등호 [>] 형태'로 표시되었던 기준 수직선들의 높이가 너무 깁니다. 이보다 더 짧게 표시하는 게
    좋습니다. )
