모델리스트 과정 CAD 10일차 수강후기입니다.
오늘은 바지 그레이딩 마무리 작업을 하고 기본 상의 그레이딩을 배웠습니다. 바지 패턴의 부속들은 원래 그레이딩 하지 않지만 부속 패턴들까지 그레이딩 하는 연습을 하고 원리를 이해하는 시간을 가졌습니다. 그리고 그레이딩 전개 후에 꼭 해야하는 것들, 상의 그레이딩 하는 법을 배웠습니다.
---------------------------------------

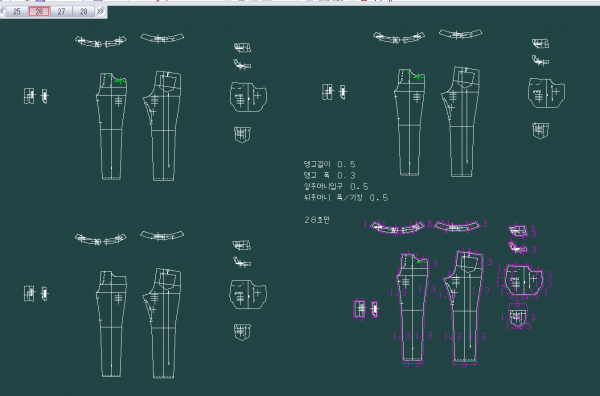

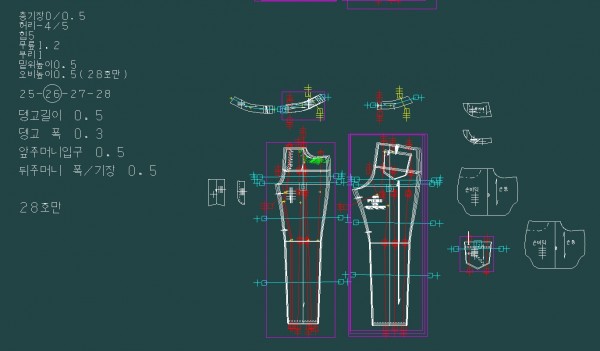

바지 부속 패턴 그레이딩
28호만
뎅고길이 0.5
뎅고 폭 0.3
앞주머니입구 0.5
뒤주머니 폭/기장 0.5
일 경우의 그레이딩 편차를 어떻게 해야 하나
*부속패턴일 경우 절개선을 줘서 그레이딩 해도 되지만 단점이동을 해서 폭과 길이를 조절해도 된다.
*앞판에 주머니가 있는 패턴은 빨간색 절개선을 그려줄 때 최대한 주머니를 피해서 그려줘야한다.
*파란색 절개선을 그릴때는 너치와 너치 사이를 지나야 한다. (그러지 않으면 봉제할 때 꼬일 수 있다.)
*파란색 절개선은 식서의 머리 부분을 건들면 안되고 빨간색 절개선은 식서선을 건들면 안된다.
*안단선은 초록색으로 색을 변경하고 hff를 해서 안 보이게 하고 그레이딩을 해준 뒤 안단선을 lcop해주고 mv로 각 크기에 맞게 안단선을 이동 시켜준다.
*뒤 허리둘레 편차와 같은 경우는 다트가 있기 때문에 다트 기준 비율을 또 나눠주고 레직기와 다트 사이에 절개선을 넣어준다. 최대한 주머니를 피해 힙, 허벅지 편차를 와끼 쪽으로 밀어준다. (주머니 기준선도 피해서 절개선 넣어준다.)
*만약 부속 패턴에 절개선을 넣는다고 하면 몸판과 닿는 부분은 똑같이 절개선과 편차량을 줘야한다.
*그레이딩을 끝내면 gep와 gxy를 해서 꼭 확인 해줘야 한다.
*기준선만 남긴 몸판 뒤주머니를 원래 상태로 되돌리기 위해 원래 있던 주머니를 써서 몸판에 붙여준다. (cmvrt, gmvrt를 써서 붙여준다.)
*단축키 앞에 g를 넣는 그레이딩 단축키는 기본 사이즈에서 작업 해야한다.
*앞주머니에 편차가 들어갈 때 곡선이 심한 곳보다 직선인 곳에 절개선 지시
*그레이딩 한 후 폭과 기장이 달라진 패턴들은 수정을 꼭 해줘야 한다.
*실무에서는 바지 편차 값이 5:5인 경우가 많다. (허벅지 둘레 편차는 따로)
*밑위 둘레 편차를 조절 할 수 있는 방법은 밑위의 밑부분을 파란선으로 절개해서 조절할 수 있다.
*바지의 바지 부리를 기점으로 레직기선을 일직선으로 정렬 (paa>phc(부리 부분이 기준선)>p로 초기화)
단축키 정리
g관계 (g관계가 깨져있으면 앞에 g가 달리는 단축키가 안먹힐 수도 있다.)
gm : g관계
gme: g관계 끄기
gms: 영역 설정
gmsp: 영역 임의 설정
gmd: g관계 삭제
단점이동 (그레이딩 후 기본 사이즈 중심으로 요소를 평행으로 조정한다.)
paa: 자동영역
pvc : 수직변화
phc : 수평변화 (기준선이 어디인지가 매우 중요하다.)
p : 초기화
------------------------------------------

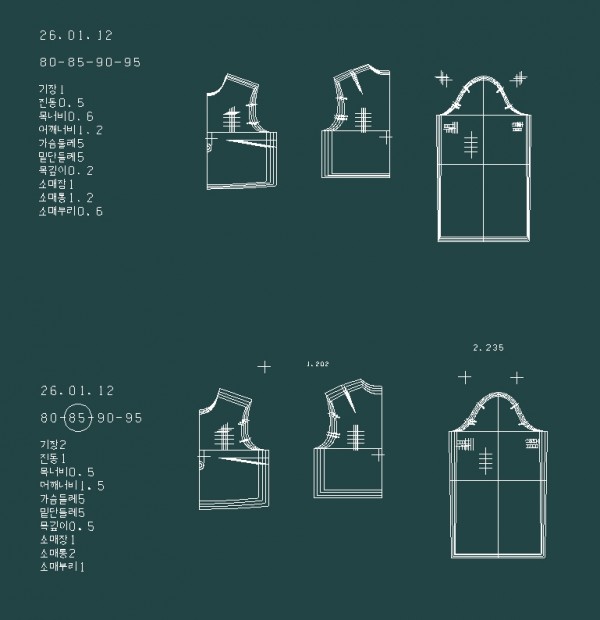

상의 원형 그레이딩
*절개선 배치를 빨간선은 목너비>어깨>가슴 순서로, 파란선은 목깊이>진동깊이>기장 순서다.
*절개선 배치를 해준 후 뒤판 먼저 편차를 준다.
*겹치는 부분이 많아서 편차를 잘 나눠서 절개량을 넣어야 한다.
*편차 넣을 때 앞,뒤 같이 선택해서 넣기
*만약 밑단에 시보리가 달려있다면 시보리와 밑단의 편차를 다르게 준다.
*아동복 같은 경우에는 편차를 아예 처음부터 설정해두고 그레이딩을 한다. (불규칙 편차가 많음)
*그레이딩을 끝내고 gep를 할 때 암홀 부분은 하면 안된다.
*앞품과 뒤품이 주어진 경우에는 앞품,뒤품 기준으로 암홀을 자르고 전개를 해줘야지 선이 달라붙는다.
*암홀선을 자르고 전개 후 gep로 선을 일정하게 만들어주고 grc를 하면 암홀선이 합쳐진다.
*몸판을 그레이딩 해준 후에 gxy로 암홀선의 단차를 본다. (몸판 암홀을 잰 것으로 소매산 높이를 설정 할 수 있다.)
*암홀선 단차를 더해주고 소매산 부분에 기본적으로 0.5편차를 넣어서 전개해준다.
*소매 암홀 부분을 gxy로 해보고 몸판 암홀선 단차를 더한 부분과 비교해서 최대한 비슷하게 단차가 나도록 소매산 편차를 조절해준다.
*소매산 절개선은 사선이니까 편차가 크지 않을 수도 있기 때문에 편차를 일부러 좀 더 크게 입력한다.
*소매산의 편차가 1이상일 경우 팔을 올리기 어려워서 불편해질 수 있다.
*반팔 같은 경우는 소매부리와 소매통의 편차가 거의 같다.
*상의원형 그레이딩 마지막 단계로 gep로 곡선 수정 (암홀 제외), gxy로 편차 확인 해준다.
*비율에 맞게 너치를 수정해주기 위해 agrd > 전비율 > 뒤암홀,뒤소매 두 번째 다트에 1을 넣음 > 수정개시를 눌러서 너치를 수정한다.
( 85앞암홀 ; 8 = 90앞암홀 : x 에서 x의 값이 전비율 했을때의 값이다. )
오늘은 바지 그레이딩 마무리 작업을 하고 기본 상의 그레이딩을 배웠습니다. 바지 패턴의 부속들은 원래 그레이딩 하지 않지만 부속 패턴들까지 그레이딩 하는 연습을 하고 원리를 이해하는 시간을 가졌습니다. 그리고 그레이딩 전개 후에 꼭 해야하는 것들, 상의 그레이딩 하는 법을 배웠습니다.
---------------------------------------
바지 부속 패턴 그레이딩
28호만
뎅고길이 0.5
뎅고 폭 0.3
앞주머니입구 0.5
뒤주머니 폭/기장 0.5
일 경우의 그레이딩 편차를 어떻게 해야 하나
*부속패턴일 경우 절개선을 줘서 그레이딩 해도 되지만 단점이동을 해서 폭과 길이를 조절해도 된다.
*앞판에 주머니가 있는 패턴은 빨간색 절개선을 그려줄 때 최대한 주머니를 피해서 그려줘야한다.
*파란색 절개선을 그릴때는 너치와 너치 사이를 지나야 한다. (그러지 않으면 봉제할 때 꼬일 수 있다.)
*파란색 절개선은 식서의 머리 부분을 건들면 안되고 빨간색 절개선은 식서선을 건들면 안된다.
*안단선은 초록색으로 색을 변경하고 hff를 해서 안 보이게 하고 그레이딩을 해준 뒤 안단선을 lcop해주고 mv로 각 크기에 맞게 안단선을 이동 시켜준다.
*뒤 허리둘레 편차와 같은 경우는 다트가 있기 때문에 다트 기준 비율을 또 나눠주고 레직기와 다트 사이에 절개선을 넣어준다. 최대한 주머니를 피해 힙, 허벅지 편차를 와끼 쪽으로 밀어준다. (주머니 기준선도 피해서 절개선 넣어준다.)
*만약 부속 패턴에 절개선을 넣는다고 하면 몸판과 닿는 부분은 똑같이 절개선과 편차량을 줘야한다.
*그레이딩을 끝내면 gep와 gxy를 해서 꼭 확인 해줘야 한다.
*기준선만 남긴 몸판 뒤주머니를 원래 상태로 되돌리기 위해 원래 있던 주머니를 써서 몸판에 붙여준다. (cmvrt, gmvrt를 써서 붙여준다.)
*단축키 앞에 g를 넣는 그레이딩 단축키는 기본 사이즈에서 작업 해야한다.
*앞주머니에 편차가 들어갈 때 곡선이 심한 곳보다 직선인 곳에 절개선 지시
*그레이딩 한 후 폭과 기장이 달라진 패턴들은 수정을 꼭 해줘야 한다.
*실무에서는 바지 편차 값이 5:5인 경우가 많다. (허벅지 둘레 편차는 따로)
*밑위 둘레 편차를 조절 할 수 있는 방법은 밑위의 밑부분을 파란선으로 절개해서 조절할 수 있다.
*바지의 바지 부리를 기점으로 레직기선을 일직선으로 정렬 (paa>phc(부리 부분이 기준선)>p로 초기화)
단축키 정리
g관계 (g관계가 깨져있으면 앞에 g가 달리는 단축키가 안먹힐 수도 있다.)
gm : g관계
gme: g관계 끄기
gms: 영역 설정
gmsp: 영역 임의 설정
gmd: g관계 삭제
단점이동 (그레이딩 후 기본 사이즈 중심으로 요소를 평행으로 조정한다.)
paa: 자동영역
pvc : 수직변화
phc : 수평변화 (기준선이 어디인지가 매우 중요하다.)
p : 초기화
------------------------------------------
상의 원형 그레이딩
*절개선 배치를 빨간선은 목너비>어깨>가슴 순서로, 파란선은 목깊이>진동깊이>기장 순서다.
*절개선 배치를 해준 후 뒤판 먼저 편차를 준다.
*겹치는 부분이 많아서 편차를 잘 나눠서 절개량을 넣어야 한다.
*편차 넣을 때 앞,뒤 같이 선택해서 넣기
*만약 밑단에 시보리가 달려있다면 시보리와 밑단의 편차를 다르게 준다.
*아동복 같은 경우에는 편차를 아예 처음부터 설정해두고 그레이딩을 한다. (불규칙 편차가 많음)
*그레이딩을 끝내고 gep를 할 때 암홀 부분은 하면 안된다.
*앞품과 뒤품이 주어진 경우에는 앞품,뒤품 기준으로 암홀을 자르고 전개를 해줘야지 선이 달라붙는다.
*암홀선을 자르고 전개 후 gep로 선을 일정하게 만들어주고 grc를 하면 암홀선이 합쳐진다.
*몸판을 그레이딩 해준 후에 gxy로 암홀선의 단차를 본다. (몸판 암홀을 잰 것으로 소매산 높이를 설정 할 수 있다.)
*암홀선 단차를 더해주고 소매산 부분에 기본적으로 0.5편차를 넣어서 전개해준다.
*소매 암홀 부분을 gxy로 해보고 몸판 암홀선 단차를 더한 부분과 비교해서 최대한 비슷하게 단차가 나도록 소매산 편차를 조절해준다.
*소매산 절개선은 사선이니까 편차가 크지 않을 수도 있기 때문에 편차를 일부러 좀 더 크게 입력한다.
*소매산의 편차가 1이상일 경우 팔을 올리기 어려워서 불편해질 수 있다.
*반팔 같은 경우는 소매부리와 소매통의 편차가 거의 같다.
*상의원형 그레이딩 마지막 단계로 gep로 곡선 수정 (암홀 제외), gxy로 편차 확인 해준다.
*비율에 맞게 너치를 수정해주기 위해 agrd > 전비율 > 뒤암홀,뒤소매 두 번째 다트에 1을 넣음 > 수정개시를 눌러서 너치를 수정한다.
( 85앞암홀 ; 8 = 90앞암홀 : x 에서 x의 값이 전비율 했을때의 값이다. )
