모델리스트 과정 CAD 9일차 수강후기입니다.

9일차 수업에는 바지 패턴 그린 것을 가지고 그레이딩하는 것을 배웠습니다. 바지 그레이딩이 치마보다 더 부속 패턴도 많고 봉제 방법도 달라서 어려움이 있었지만 더 집중을 하면서 수업을 들었습니다. 수요일 수업을 듣고 캐드 연습  프로그램으로 몇 번 연습을 해본 뒤 오늘 수업 시작 하기 전 복습을 하기 위해 수강후기를 쓰려고 합니다.

------------------------------------------
기본 팬츠 그레이딩



그레이딩 시 주의사항

*바지의 사이즈스펙이 매우매우 중요하다

*필요한 치수
허리둘레
힙둘레허벅지둘레 (샅에서 1인치 내려온 부분)
무릎둘레
인심길이
바지부리
밑위높이 (밑위 길이가 아닌 높이가 더 정확한 표현)
총 길이
*밑위 높이가 안주어지고 앞밑위 둘레, 뒤밑위 둘레 이렇게 나와있을 경우도 있음
*허벅지 둘레 잴 때 뒤판이 앞판보다 크기 때문에 평평하게 펼쳐뒀을 때 옆선이 위로 보인다. 그때 그 끝과 끝 길이를 재서 *2 한 것이 허벅지 둘레다.
*밑위 스펙 편차가 있으면 밑위 둘레의 변형이 생긴다는 것을 의미한다.

편차 주는 비율
*레직기 기준으로 앞판 허리둘레, 힙둘레는 4:6 비율로 편차가 생겨야 한다.
*레직기 기준으로 허벅지 둘레는 5:5 비율이 되어야 하는데 먼저 4:6 비율으로 한 후 4를 6으로 만들어줘 6:6이 되도록 한다. (허벅지 둘레 편차는 무조건 힙 편차와 같게 하고 앞중심에서 더 나간쪽이 있으니 편차를 추가로 줘서 5:5 비율로 만들어준다.)
*레직기 기준으로 뒤판 허리둘레, 힙둘레는 3:7 비율로 편차가 생겨야 한다.
*뒤판의 허벅지 둘레도 앞판과 같이 무조건 힙 편차와 같게 하고 5:5 비율로 바꿔준다.

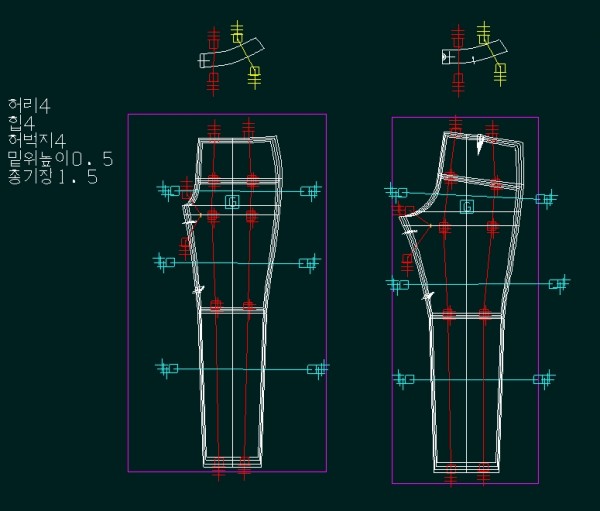

절개선 작성(기준직각선)
*허리-힙-허벅지-무릎-부리 순서대로 점을 찍어가면서 절개선을 만든다.
*점 찍는 위치가 매우 중요하다. 힙선 위, 허벅지선 아래, 무릎선 위 에 점을 찍어준다. 그 이유는 힙선과 무릎선은 선이 끊어져 있기 때문에 편차값이 딱 맞게 된다.
*만약 허리-힙-허벅지 둘레 편차가 모두 갗으면 굳이 힙 위치에 절개선을 두면 안된다.
*예외로 허벅지 둘레선은 선을 자르지 말아야 한다

절개선 작성(기준수평선)
*밑위 높이를 위해 힙선 위로 가지 않고 밑위기준선 아래로 가지 않는 중간 위치에 절개선을 만든다.
*무릎선 기준으로 위 아래에 절개선을 만든다.

전개하기

*영역을 잡고 둘레 편차를 주는 빨간색 절개선, 기장 편차를 주는 파란색 절개선안에 들어가게끔 기준선을 지시해야 한다.
*전개가 끝나면 gxy로 둘레와 편차를 확인 해야한다.

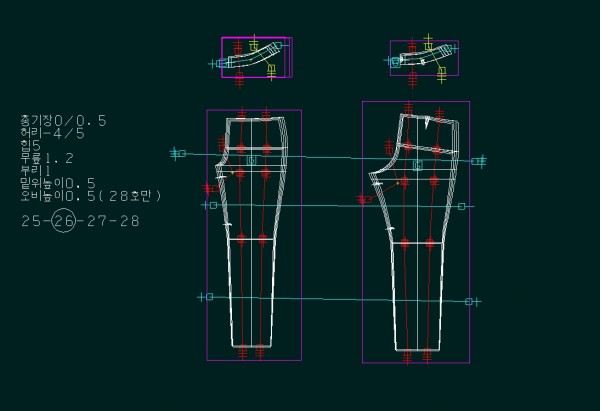

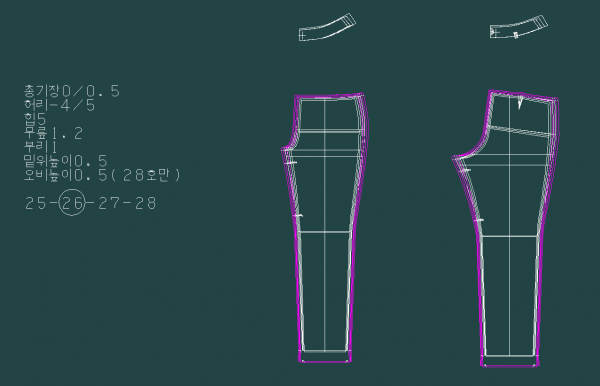

편차가 일정하지 않는 경우

총기장0/0.5
허리-4/5
힙5
무릎1.2
부리1
밑위높이0.5
오비높이0.5(28호만)

*오비의 앞중심은 밑위 높이의 연장선이므로 28호만 오비 높이가 0.5 커졌다는 얘기는 28호에는 밑위 높이 편차를 굳이 안줘도 된다는 뜻이다.
*총기장의 편차가 0이라는 소리는 기본 사이즈와 같이 기장의 변화가 없다는 것을 뜻한다. 따라서 25호는 밑위 높이 편차는 0.5로 하지만 나머지 부분에서 0.5를 더해줘서 편차의 합을 0으로 만들어줘야 한다.



단축키 정리

gl : 절개선 입력
gi : 절개량 설정
gr : 전개 개시
gre :절개량 수정
gxy : x편차, y편차량 확인 및 수정
plp : 편차 합 보기
pa :　점 추가
gld : 절개선 안 점 지우기
x : 절개량 분산시키기
gsv : 절개량 합산시키기
gep : 비율 곡선 수정
gsa : 유사 곡선 수정
acall + 1 : 튕긴거 불러오기
ns : 곡선 길이 보기
ajm : 너치 수정하기
agrd : 너치 편차 수정하기
lcop : 전사이즈 동일한 위치에 카피
