안녕하세요.
저는 동대문 캠퍼스 3기에서 AI 기반 디지털 모델리스트 양성 과정을 수강하고 있는 백준호입니다.


이번에는 2D Yuka Cad에 대해서 배우는 수업들 중 5차시 오후 수업과 6차시 오전에 작업했던 (크롭 기장의) 상의 원형 및 소매 패턴 제도에 대해서 설명하고자 합니다.


1. 상의 원형 및 소매 패턴 제도에 대한 기본적인 내용들
(1) 상의인 의상들에서의 기장을 측정하는 방식들
: 내수 업체들 (브랜드 등)에서는 기장을 뒷 목점에서, 수출 벤더 업체들에서는 기장을 옆 목점에서 측정한다.

(2) 상의 패턴에서 가장 중요한 요소들
A. 어깨 선들에서의 각도,
B. 진동 둘레 선들에서의 형태

(3) 상의 패턴들에 B.P (유두 점)를 표시하려면 먼저 유장과 유폭 / 2에 대한 길이를 표시해야 한다.

(4) 일반적으로 상의 패턴들에서는 뒷 판 패턴에서의 어깨 선의 길이가 앞 판 패턴보다 0.5 (cm) 정도 더 길다.

(5) 소매 패턴들에서 뒷 소매 부분에서의 소매 산의 곡률이 앞 소매 부분보다 더 완만한 편이다.

(6) 소매 패턴에서의 소매 산과 앞. 뒷 판 패턴에서의 진동 둘레 선들에서의 둘레에 대한 비교
A. 진동 둘레 선들에서의 실루엣이 기본적인 경우
: 소매 패턴에서의 소매 산의 둘레가 더 길다. 왜냐하면 어깨 부분에 입체적인 분량을 추가하기 위해서 소매 패턴에서의 소매 산의 둘레를 더 길게 제도하기 때문이다.

B. 진동 둘레 선들에서의 실루엣이 드롭 숄더인 경우
: 앞. 뒷 판 패턴들에서의 진동 둘레 선들의 둘레가 더 길다. 왜냐하면 드롭 숄더인 실루엣에서는 입체적인 분량을 추가할 필요가 없으며, 이 경우에서는 소매 패턴에서의 소매 산의 형태가 (진동 둘레 선들의 형태보다) 더 바이어스 (대각선)에 더 가깝기 때문이다. (바이어스의 형태에 더 가까운 선분들은 봉제할 때 많이 늘어나므로, 둘레를 짧게 두는 편이다.)

(7) 소매 패턴들에서 소매 산에서의 높이와 소매 통에서의 둘레 사이의 관계
A. 소매 산에서의 높이가 더 낮아지면, 소매 통에서의 둘레가 더 넓어진다. (대표적인 예시: 스포츠웨어)
B. 소매 산에서의 높이가 더 높아지면, 소매 통에서의 둘레가 더 좁아진다. (대표적인 예시: 포멀 웨어)

(8) 소매 패턴들에서의 너치들과 이세의 위치
A. 너치들은 일반적으로 앞. 뒷 판 패턴들에서의 진동 둘레 선들과 소매 패턴에서의 소매 산의 둘레를 삼 등분하는 위치에 작성된다.

B. 뒷 판 패턴과 소매 패턴에서의 뒷 소매 부분에는 이 부분들이 뒷 판이라는 것을 표시해주기 위해서, 아랫 쪽에 작성된 너치로부터 1 (cm) 정도 더 떨어진 위치에 너치를 한 개씩 더 작성해 준다.

C. 이세를 소매 패턴에서의 소매 산의 꼭짓점 (중심 부분)에 몰아서 배분해 준다.


2. 앞. 뒷 판 패턴들에서의 목 둘레 선들을 표시하기 위해서 먼저 표시하는 선분들
(1) 뒷 판 패턴에서의 뒷 목 둘레 선
A. 뒷 목 점으로부터 왼 쪽으로 7.5 (cm) 정도 떨어진 곳에서 높이가 2.5 (cm)인 수직 선분을 표시한다.

B. A. 번에서 표시했던 수직 선분에서의 아랫 쪽 끝 점으로부터 단축키: la2를 활용하여 길이가 1.8 (cm)인 대각선을 표시한다.

(2) 앞 판 패턴에서의 앞 목 둘레 선
A. 앞 목 점으로부터 오른 쪽으로 7 (cm) 정도 떨어진 곳에서 아랫 쪽으로 높이가 7.5 (cm)인 수직 선분을 표시한다.

B. 앞 목 점으로부터 아랫 쪽으로 7.5 (cm) 정도 떨어진 곳에서 너비가 7 (cm)인 수평 선분을 표시한다.

C. 앞 목 점으로부터 A. 번과 B. 번에서 표시했던 선분들에서의 교점을 연결시키는 대각선을 표시한다.

D. 자르기 기능 (단축키: c)을 활용하여 C. 번에서 표시했던 대각선을 삼 등분한다.

E. 자르기 기능 (단축키: c)을 활용하여 D. 번에서 삼 등분된 대각선에서의 아랫 쪽 부분을 윗 쪽으로 길이가 0.3 (cm)인 선분과 나머지 선분으로 분리시킨다.

( * 옆 목 점은 A. 번에서 표시했던 수직 선분에서의 윗 쪽 끝 점으로부터 아랫 쪽으로 0.5 [cm] 떨어진 곳에 위치한다. )


3. 앞. 뒷 판 패턴들에서의 진동 둘레 선들을 표시하기 위한 과정들
(1) 뒷 판 패턴에서의 뒷 진동 둘레 선
A. 자르기 도구 (단축키: c)를 활용하여 뒷 품 / 2에 대한 간격을 표시한 수직 선분을 뒤 어깨 선을 기준으로 분리시킨다.

B. A. 번에서 분리된 뒷 품 / 2에 대한 간격을 표시한 수직 선분에서의 아랫 쪽 부분을 이 등분하는 수평 선분을 표시한다.

C. 단축키: la2를 활용하여 뒷 품 / 2에 대한 간격을 표시한 수직 선분과 가슴 둘레 선에서의 교점으로부터 윗 쪽으로 길이가 2.8 (cm)인 대각선을 표시한다.

(2) 앞 판 패턴에서의 앞 진동 둘레 선
A. 자르기 도구 (단축키: c)를 활용하여 앞 품 / 2에 대한 간격을 표시한 수직 선분을 앞 어깨 선을 기준으로 분리시킨다.

B. 단축키: pl을 활용하여 A. 번에서 분리된 앞 품 / 2에 대한 간격을 표시한 수직 선분을 기준으로 앞 중심 쪽으로 0.2 (cm) 떨어져 있는 곳에 평행 선을 표시한다.

C. A. 번에서 분리된 앞 품 / 2에 대한 간격을 표시한 수직 선분을 삼 등분하는 수평 선분들을 표시한다.

D. 단축키: la2를 활용하여 A. 번에서 분리된 앞 품 / 2에 대한 간격을 표시한 수직 선분과 가슴 둘레 선에서의 교점으로부터 윗 쪽으로 길이가 2.5 (cm)인 대각선을 표시한다.


4. 이번 수업 때 새롭게 배웠던 기능들
(1) 회전 - 회전 - 회전 량 (단축키: re)
A. 정의: 특정 패턴이나 선분을 직접 입력한 회전 량에 대한 값만큼 회전시키는 기능
B. 활용되는 예시: 상의 패턴들에서의 뒷 판 패턴에 뒤 어깨 다트를 표시하는 경우

(2) 패턴 - 분할 분리 - 좌 방향 (단축키: bl)
A. 정의: 직접 설정한 영역 안에 위치한 패턴을 직접 설정한 이동 량에 대한 값만큼 왼 쪽으로 이동시키는 기능
B. 활용되는 예시: 상의 패턴들에서 앞 판 패턴과 뒷 판 패턴을 서로 분리시키는 경우

(3) 기호 - 2 기호 - 자동 너치 (단축키: ajs)
A. 정의: 상의 패턴들에서 앞 진동 둘레 선, 앞 소매 산, 뒷 진동 둘레 선, 뒷 소매 산에 순서대로 너치들을 작성하는 기능
B. 이 기능을 활용할 때 중요한 사항들
a. 1번 너치: 앞. 뒷 진동 둘레 선과 앞. 뒷 소매 산에서 가장 아랫 쪽에 작성되는 너치
b. 2, 3, 4번 너치: 1번 너치와 5번 너치의 사이에 작성되는 너치들이며, 너치에 대한 번호가 커질수록 더 윗 쪽에 작성된다.
c. 5번 너치: 앞. 뒷 진동 둘레 선과 앞. 뒷 소매 산에서 가장 윗 쪽에 작성되는 너치

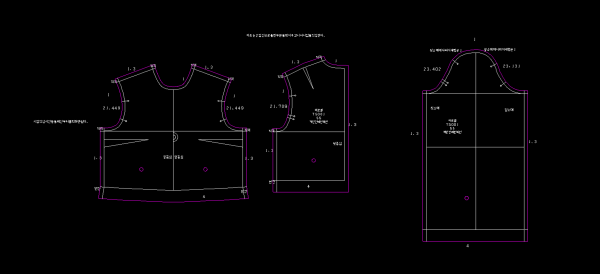

마지막으로, 이 (크롭 기장의) 상의 원형 및 소매 패턴을 제도했던 이미지를 업로드해 드립니다.
