모델리스트 과정 CAD 8일차 수강후기입니다.
오늘은 전에 제도 했던 스커트를 가지고 그레이딩 하는 시간을 가졌습니다. 기본 슬림 스커트 뿐만 아니라 고어드 스커트의 그레이딩과 시접 작성까지 진도를 나갔습니다. 이번 시간에는 설명을 듣지 않아도 혼자서 그레이딩을 할 수 있는지 연습해보는 시간을 많이 가졌습니다. 아직까지 그레이딩의 단축키가 익숙하진 않지만 책을 보지 않더라도 그레이딩을 마스터 할 정도로 연습을 해야겠다고 느꼈습니다.
-----------------------------------------------------------

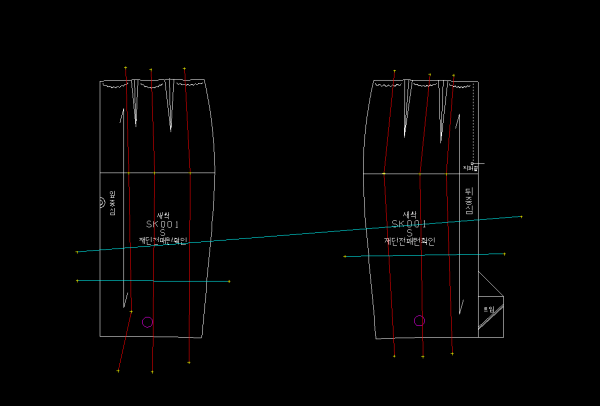

슬림 스커트 그레이딩
그레이딩 시 주의사항
*그레이딩 전 패턴을 복사 이동하고 시접과 골 핀 것을 지우고 시작한다. (오리지널 패턴은 절대 건들이지 말 것)
*그레이딩 시 필요한 스펙은 허리둘레, 힙둘레, 밑단둘레, 기장이 있다. 이 스펙마다 사이즈 스펙에 대한 편차가 주어지고 캐드사가 이 편차량을 각각 사이즈마다 계산해서 적어둬야 한다.
*총 길이의 경우 현장에서는 오비 포함 길이도 재야하고 총길이를 어디서부터 어디까지 측정하는 지 정확하게 표기해야한다.
*그레이딩 전 필수 요소는 패턴과 작지 그리고 오리지널 샘플이다.
그레이딩 순서
1. 몸판 패턴 먼저 하고 절개량 넣기 순서도 빨간색 -> 파란색 순서로 그레이딩 해야한다. (최소한의 실수를 줄이기 위해!)
2. gl로 사이즈 편차 나는 부분에 점을 찍기 (필요한 사이즈 스펙 근처에 점찍기)
*절개선 그리는 순서는 허리-힙-밑단 순서다 (오차를 방지하기 위해 순서도 철저히 지켜야한다.)
*기본 사이즈의 발란스를 모든 사이즈에 적용시키는 것이 캐드사의 역할이다. 스커트 다트 사이사이에 절개선을 넣는다.
*절개선 그릴 때 식서는 최대한 피해서 작성 (글자는 절개되진 않지만 이동함)
*수평절개선을 넣을 때 선을 앞뒤판 관통해서 그려도 된다.(단, 트임 부분은 위로 피해야한다.)
*수평절개선을 힙선 위에 주지 않는 이유는 엉덩이 길이가 달라지기 때문이다. (하지만 아동복의 경우 사이즈가 매우 많고 변화가 크기 때문에 힙선 위로도 편차를 줄 수 있다.)
3. gi로 각 앞뒤 패턴 절개선 1개에 편차량 넣기
*만약 허리둘레와 힙둘레의 편차가 다를 경우 gi를 하고 절개선 지시할 때 편차가 다른 부분의 점 근처에 지시하고 양쪽이 아닌 ‘지정’으로 편차량을 넣어야 한다. (애초에 절개선을 그릴 때 편차량이 다른 스펙 부분에 가까이 점을 찍어야한다.)
4. x로 절개선의 편차를 분산하기
*절개량 분산은 절개선의 점의 수가 같아야지 분산이 가능하다 (절개선의 점은 pa로 추가, gld로 점삭제, ss로 점 이동이 가능하다)
5. gr로 패턴 영역 잡고 기준점 잡고 전개하기
*옆선같은 경우 선이 붙어있으면 그레이딩할 때 힙선이 외곽 바깥쪽으로 나갈 수 있어서 선을 꼭 잘라줘야한다.
6. 전개가 잘 되었는지 확인하기
*ds , m-로 편차가 잘 되었는지 재보면서 알 수 있고 plp로 절개량 합을 볼 수 있는데 만약 편차가 잘못 들어가 있으면 gre ,gxy로 편차수정을 해준다.
*힙 부분 편차를 정확히 하기 위해 gxy하고 정확한 편차로 바꾸고 변화할 방향을 선택하고 수정버튼을 누른다.
7. gep로 비율곡선해서 그레이딩 된 애들을 자연스러운 곡선으로 만들어준다.(스커트에서는 허리나 밑단선, 상의에서는 뒤중심이 곡선인 경우)
-------------------------------------------------

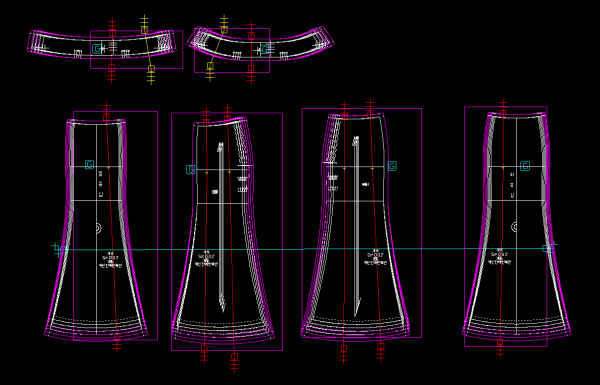

고어드 스커트 그레이딩
그레이딩 시 주의사항
*고어드 스커트의 오리지널 패턴에서 cdm으로 패턴을 빼내서 다 분리를 하고 시작해야한다.
*오비 부분 그레이딩 할 때 허리에 넣은 절개 편차 만큼 똑같이 해야한다.
*각도가 틀어지지 않게끔 노란색 절개선을 골을 피고 임의로 만들지 말고 반드시 복사반전을 해야한다.
*패턴 위에 패턴정보입력한 뒤 lcop하면 각 사이즈마다 복사가 다 된다.
*절개선 끼리 겹치는 경우, 매우 가까운 경우는 전개 영역을 잡을 때 같이 잡힐 수 있기 때문에 절개선끼리 거리를 줘야한다.
*플래어 스커트 같은 밑단에 곡선이 심할때는 밑단에 시접량을 많이 주면 안된다. 이런 애들은 시접처리를 스티치 처리해 말아박거나 안단 패턴을 따로 만들어 꺾어박아 안단 처리를 해야한다.
*만약 치마 밑단을 말아박기 한다면 시접량을 적게 줘야한다.
단축키 정리
gl : 절개선 입력
gi : 절개량 설정
gr : 전개 개시
gre :절개량 수정
gxy : x편차, y편차량 확인 및 수정
plp : 편차 합 보기
pa : 점 추가
gld : 절개선 안 점 지우기
x : 절개량 분산시키기
gsv : 절개량 합산시키기
gep : 비율 곡선
acall + 1 : 튕긴거 불러오기
ns : 곡선 길이 보기
ajm : 너치 수정하기
agrd : 너치 편차 수정하기
lcop : 전사이즈 동일한 위치에 카피
