안녕하세요.
저는 동대문 캠퍼스 3기에서 AI 기반 디지털 모델리스트 양성 과정을 수강하고 있는 백준호입니다.
저는 후기가 엄청 밀렸네요. 지금에서라도 꾸준히 작성하고자 합니다.
이번에는 2D Yuka Cad에 대해서 배우는 수업들 중 4차시 수업과 5차시 수업 오전에 작업했던 데님 팬츠 패턴 제도에 대해서 설명하고자 합니다.
1. 데님 팬츠 패턴 제도에 대한 기본적인 내용들
(1) 인 심 선은 팬츠에서의 앞 중심 선 중 밑위 깊이 점부터 밑단 둘레 선까지의 부분을, 아웃 심 선은 옆 선 (사이드 심)을 의미한다.
(2) 팬츠에서의 총 길이를 측정하는 곳은 아웃 심 (옆 선)이다.
(3) 데님 팬츠 패턴에서는 뒷 요크 패턴을 통해서 다트들을 처리했다.
(4) 팬츠 패턴에서는 일반적으로 종아리 부분을 길어 보이게 하기 위해서 무릎 둘레 선의 위치를 밑위 둘레 선과 밑단 둘레 선을 이등분하는 지점보다 약 7 (cm) 정도 더 높은 곳으로 설정한다.
(5) 뒤 기울기
A. 정의: 팬츠 패턴에서의 뒷 중심 선에서 허리 둘레 선부터 밑위 깊이까지의 부분
B. 특징
a. 뒤 기울기의 형태가 수직 선에 가까울수록 팬츠의 실루엣은 예쁘지만, 착용감은 불편하다.
b. 뒤 기울기의 형태가 수직 선에서 멀어질수록 팬츠의 실루엣은 예쁘지 않지만, 착용감은 편하다.
(6) 팬츠 패턴에서 뒷 판 패턴에서의 인 심 선의 길이가 앞 판 패턴에서의 인 심 선의 길이보다 더 짧은 이유는 뒷 판 패턴에서의 인 심 선의 형태가 앞 판 패턴보다 더 대각선 (바이어스)에 가까운데, 이렇게 대각선의 형태인 외곽 선은 봉제될 때 더 많이 늘어나는 성질이 있기 때문이다.
2. 데님 팬츠에서의 앞 중심 선을 표시하는 과정들
( * 이 부분은 교재와 전혀 다르게 진행되었기에 정리해 놓았습니다. )
(1) 자르기 기능 (단축키: c)을 활용하여 데님 팬츠 패턴에서의 앞 중심 선, 엉덩이 둘레 선, 밑위 둘레 선을 서로를 기준선들로 설정해서 잘라 놓는다.
(2) 2점선 기능 (단축키: l)을 활용하여 앞 판 패턴에서의 엉덩이 둘레 선의 위에 있는 앞 중심 점으로부터 밑위 둘레 선의 위에 있는 앞 중심 점까지를 연결시키는 사선을 표시한다.
(3) 직각선 그리기 (단축키: lq) 기능을 활용하여 앞 판 패턴에서의 밑위 선의 위에 있는 앞 샅폭을 연장하기 전의 앞 중심 점과 (2) 번에서 표시했던 사선을 서로 연결시키는 직각선을 표시한다.
(4) 자르기 기능 (단축키: c)을 활용하여 (3) 번에서 표시했던 직각선을 앞 중심 쪽에서의 방향에서 삼 등분한다.
(5) 곡선점 기능 (단축키: crv)을 활용하여 다음과 같은 점들을 모두 지나는 곡선을 표시한다.
A. 엉덩이 둘레 선의 위에 있는 앞 중심 점,
B. (3) 번에서 표시했던 직각선을 앞 중심의 방향에서 삼 등분하는 점,
C. 연장된 밑위 둘레 선의 위에 있는 앞 중심 점
3. 이번 수업 때 새롭게 배웠던 기능들
(1) 패턴에서의 일부분을 분리시키는 기능들
A. 패턴 - 분할 분리 - 상 방향 (단축키: bu)
a. 정의: 선택한 패턴에서의 일부분을 기존의 패턴으로부터 완전히 분리시키는 기능,
b. 활용되는 예시: 데님 팬츠 패턴에서의 앞. 뒷 판의 패턴들로부터 허리 밴드 패턴들이 될 부분들을 분리시키는 경우
B. 단축키: bx
a. 정의: 선택한 패턴 자체의 형태를 유지한 채로, 일부분만 복사 후 붙여 넣기하는 기능
(2) 이동 - 이동 - 이동 회전 (단축키: mvrt)
a. 정의: 특정 패턴을 다른 패턴에 붙여 넣는 기능,
b. 활용되는 예시들
가. 허리 밴드 패턴을 이루는 두 조각의 패턴들을 서로 붙이는 경우,
나. 뒷 주머니 (백 포켓) 패턴을 데님 팬츠 패턴에서의 뒷 판 패턴에 붙이는 경우
c. 주의할 사항: 허리 밴드 패턴을 이루는 두 조각의 패턴들을 서로 붙이는 경우, 그들 중에서 옆 선에 더 가까운 패턴을 먼저 선택한다.
(3) 너치화 기능 (단축키: agn)
A. 정의: 너치를 새롭게 추가하는 기능,
B. 한 예시에서 이 기능을 활용하는 과정들
a. 너치 [ag1]를 선택한다.
b. 대상 요소를 지시 [주) 순서대로 지시]에서 뒷 요크 패턴에서의 아랫 쪽 외곽 선을 클릭한다.
c. 순서대로 지시에서 원래 이 뒷 요크 패턴을 바지에서의 몸판 패턴들로부터 분리시키기 전에 표시했던 레직기 선이 남은 부분 (선분)을 클릭한다.
d. 역순으로 지시에서 아무것도 클릭하지 않고, 마우스에서의 오른 쪽 버튼을 클릭한다. (보통 이 단계에서 아무것도 클릭하지 않는 경우들이 많다.)
e. 나타나는 '너치'라는 정보 창에서의 요소들에 적절한 값들을 입력한다.

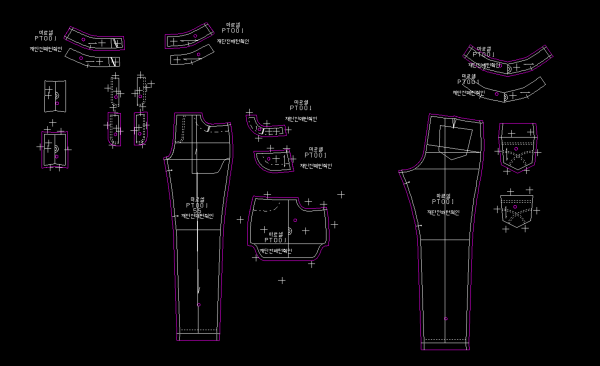

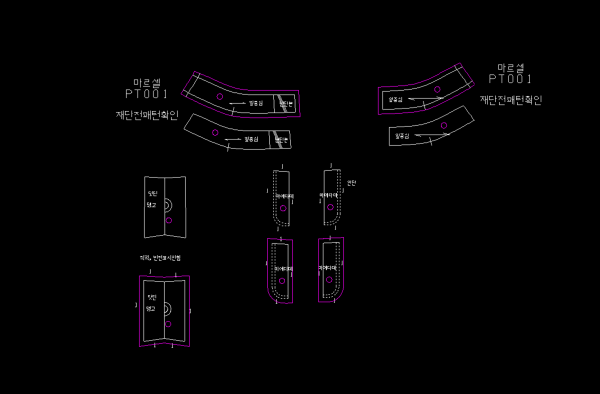

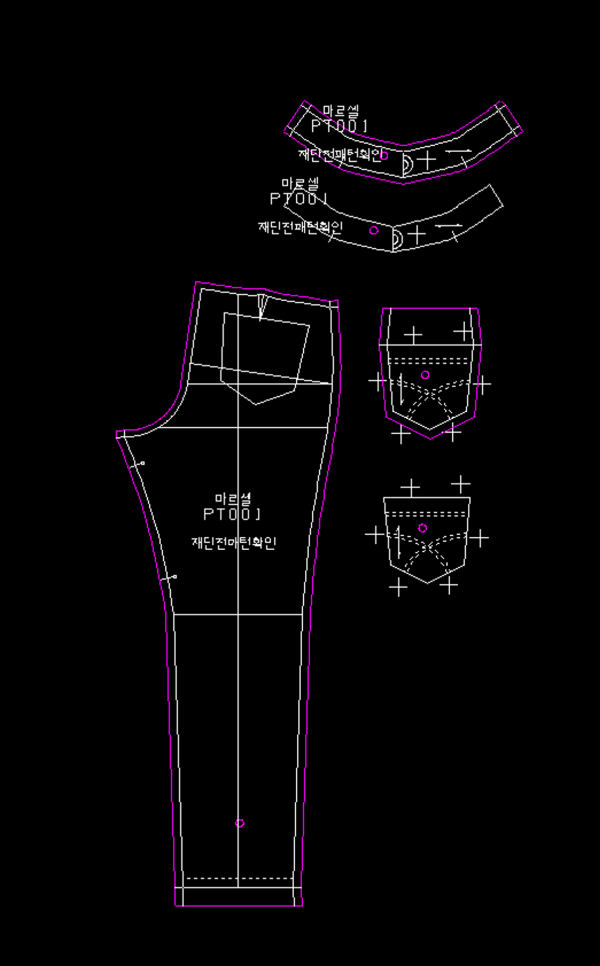

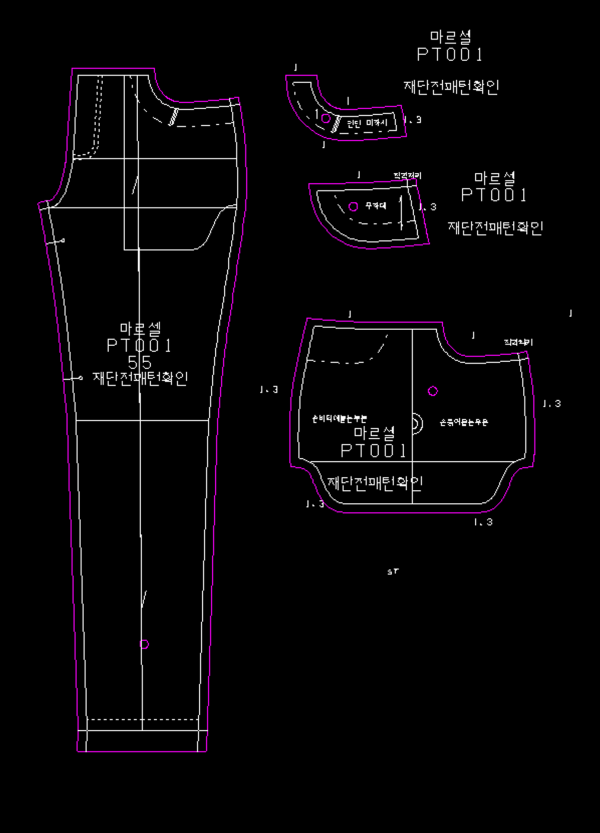

마지막으로, 이 데님 팬츠 패턴을 제도했던 이미지들을 첨부해 드립니다.
