2025년 1월 20일 화요일
모델리스트 과정 14일차 후기입니다!
---
후기를 작성하며 오늘 배운 내용에 대해서 정리하고, 같은 강의를 듣는 다른 수강생 분들의 후기를 보면서 저 또한 새롭게 배울 수 있는 점들이 있기에 이렇게 후기를 남기고 공유하는 것이 정말 좋은 시스템이라고 생각합니다.
제 후기가 저의 학습뿐만 아니라 다른 분들에게 조금이나마 도움이 되었으면 좋겠습니다.
또한 제 후기를 보시는 분들 중 청년취업사관학교 입학을 생각 중이신 분들도 계실 거라고 생각합니다.
제 후기가 그분들께 합리적인 판단의 기준이 될 수 있도록 꾸준히 잘 작성해보겠습니다.
---
13일차에 진행했던 블레이저 그레이딩을 마무리하고 디지타이저로 패턴입력하는 방법과 함께 플레어스커트의 각도별 그레이딩을 배운 14일차 강의였습니다.
디지타이저로 수패턴을 캐드로 입력한 뒤 캐드상에서 패턴을 보정하는 법을 배울 수 있었습니다.
디지타이저의 사용법을 익힌 뒤, 개인적으로 소장하고 있었던 수패턴을 디지타이저로 입력해보는 시간을 가졌습니다! 학생 때 가봉만 6번은 넘게 하며 수정에 수정을 거치며 만들었던 자켓 패턴이었기에 이 패턴을 캐드파일로 소장할 수 있게 되어서 정말 좋았습니다.
강사님께서 다른 수패턴들도 입력해도 좋다고 해주셔서 소장하고 있었던 패턴들을 가지고 와서 입력하고 보정해보면서 연습해보려합니다!
그리고 플레어스커트의 그레이딩, 플레어의 각도별 절개선 제도법을 배울 수 있었습니다.
플레어의 각도가 커질수록 기존의 절개선 제도법이 아닌 달라지는 각도에 대응하여 적절한 제도선을 그릴 수 있는 방법에 대해서 배웠습니다.
강사님께서 진도를 나가기 전 잠시 어떤 방법일 지 각자 생각해보는 시간을 가졌었는데, 조금 어려웠지만 스스로 생각해볼 수 있는 좋은 경험이었습니다.
직접 고민해보고 내렸던 결론이 정답이었을 땐 정말 뿌듯했습니다! 열심히 공부했던 보답을 받은 느낌이라서 정말 좋았던 경험이었습니다.
앞으로도 더욱 더 열심히 공부해야겠습니다!
---------- 오늘의 Tip ----------
[ 디지타이저 - 패턴 입력 시 주의사항 교재P.29 ]
1. 실물패턴에서 선의 곡선 여부를 확인하여 입력합니다(예)직선같은 곡선의 선)
2. 곡선의곡률이 심한 부분은(예) 주머니의 곡선, 칼라의 곡선 등) 새로운 곡선으로 입력합니다
3. 곡선을 입력할 때 점의 간격과 개수에 따라 곡선의 형태가 변하므로, 적당한 간격과 개수로 입력해야 합니다.
4. 곡선은 세 점을 지시한 다음부터 화면에 나타납니다.
5. 곡선의 점수는 최대 15개까지며, 긴 곡선이나 커브가 심한 곡선을 입력할 때에는 중도에 선을 종료하고 그 위치에서 연결하여 다시 시작합니다
6. 단추 위치는 +십자표시로 입력하거나 단추의 시작과 끝을 직선으로 입력합니다
7. 너치는 모두 직선으로 입력하고 프로그램에서 너치화를 실행합니다
8. 입력할 패턴이 많아서 한 번에 입력할 수가 없을 때 패턴을 교체한 다음, 입력 메뉴의 다음화면을 지시합니다.(모니터의 화면에 먼저 입력한 패턴을 왼쪽으로 이동합니다.)

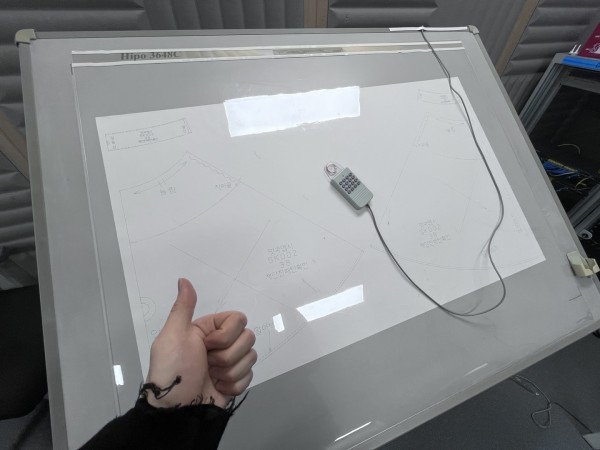

[ 디지타이저 패턴 입력하기 ]
- 다리미로 스팀 없이 패턴종이 펴서 디지타이저에 배치
- 두루마리휴지,칠판닦이 등으로 패턴 최대한 펼쳐주기
- DIGT : 입력 - 입력할 패턴의 한판씩 영역을 잡고 작업 시작 - 3번을 2번 누르면 작업종료 작업표시줄에 떠서 입력 안되니 이거 주의해서 작업할 것
- FIT : 추가입력 - 추가입력할 패턴의 기준선을 지시 - 중심선,와끼선 등 비교적 확실한 선 지시 후 추가입력하기
[ 디지타이저로 표시해야 효율적인 것 ]
- 너치
- 이세량 표시 간격
- 바이어스결 방향 및 각도
- 스티치 간격
- 뒤중심 알아볼 수 있게 간단표기

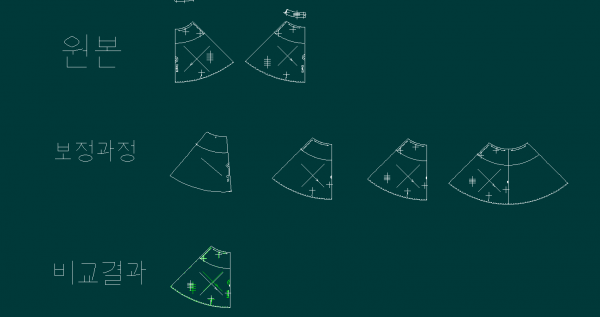

[ 입력한 패턴 보정하기 ]
- 입력 후 가장 먼저 수직보정으로 세우고 보정시작하기
- 플레어스커트의 밑단 그레이딩은 편차가 먼저 주어지는 것이 아닌 그레이딩 후에 편차를 기입하는 경우도 있다!
- 절개량이 들어가는 만큼 플레어의 밑단의 길이가 길어지기 때문
[ 180도 플레어 스커트 그레이딩 ]
- 첫번째 방법
PAA
PVC
PHC
기능들로 플레어 그레이딩 - 평행이 되도록 수정해주기
- 두번째 방법
수기로 평행선 하나씩 그어서 KM해주기
2가지 방법이 있고 둘다 잘 알아야 함!!
PAD : 단점이동 영역 삭제 - PAA후 PHC나 PVC는 잘못눌렀을 때 U가 안따라감 잘못하면 영역은 그대로 남아있기에 U말고 다시 PHC해주거나 영역삭제하고 다시 PAA해줘야함!

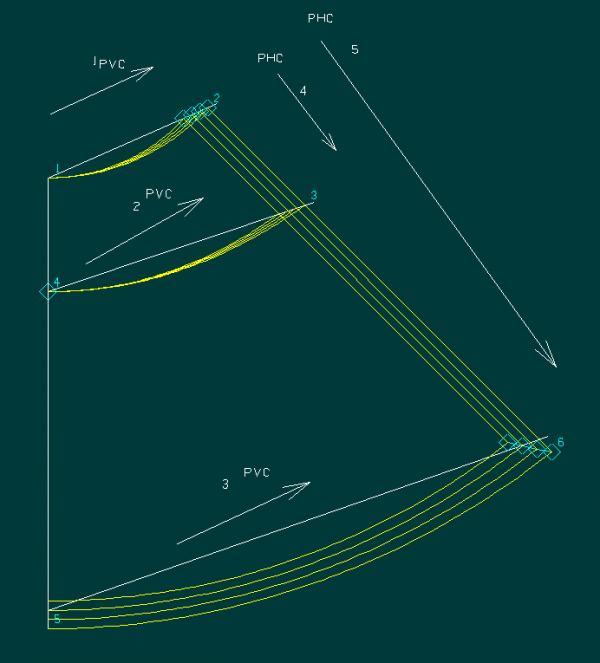

[ 플레어스커트 PVC PHC 보정 싸이클 ]
1 허리 PVC
2 힙 PVC
3 밑단 PVC
4 힙길이 PHC
5 기장 PHC
6 기장 GXY 1편차 2점변경 수정
- 이렇게 싸이클 여러 번 돌려서 변화가 안보일 때 쯤 기장 편차를 GXY로 1편차 - 2점 변경으로 수정해주고 마무리!
+절개선으로 하는 법(131P)
GWP로 기준점 찍고
GPA로 옆선을 기준으로 잡고 꺾인 절개선으로 잡아서 길이 집어넣기 - 그리고 옆허리점은 여전히 오차가 조금 남아있는데, 그건 파란색 꺾인 절개선으로 잡아서 다시 조정된 절개값 넣어주고 보정가능

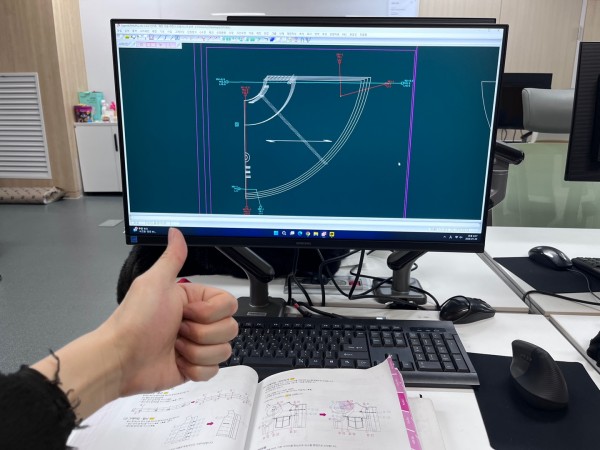

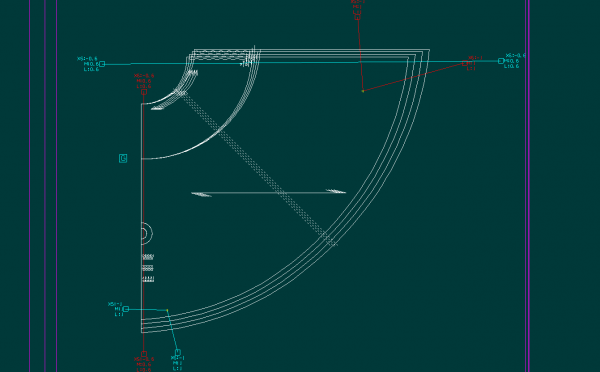

[ 360도 플레어 스커트 ]
- 전개 후 PAA - PVC - PHC 싸이클 돌리기
- 또는 N으로 하나씩 수기로 작업 후 옆선 전체 지시 - MV로 붙이기, 그 후 SRG(G유사이동)로 힙과 밑단 수정해주기
Q. 절개값을 근사치 넣어가며 찾는 법은 맞는 법인가?
A. 아니다. 작업 히스토리에 대해서 생각하면서 작업하는 것이 좋다. 실무에서는 절개값을 먼저 생각하고 그다음에 따라오는 GXY편차값을 수정하는 식으로 작업해야 효율적인 방법이다. 허리편차 4의 절개값은 0.5가 들어가는 것이 맞으니 0.5로 기준을 잡고 그 다음에 수정을 해가는 것이 작업 도중 편차값 변경 등의 수정사항에 대응하기 쉬워진다.
PAA - 점 말고 선을 잡아서 지시하기 가능!
P : 영역초기화
+그리고 이런 그레이딩&보정 후 패턴 내의 중심선이 먼 사이즈는 안맞을 수 있어서 LA2로 중심선 다시 그려주기!!
+강의에서 그레이딩한 360도 플레어스커트의 밑단 편차는 밑단 GXY 값의 X4 해주면 10으로 나옵니다!
---------- 한 번 더 연습해 두면 좋은 단축키들 ----------
P : 영역초기화
PAA : 단점이동 영역잡기
PHC : 단점이동 수평보정
PVC : 단점이동 수직보정
DIGT : 패턴입력
FIT : 추가입력 - 빼먹은 선이 있어서 다시 구려야하거나 기장이 길어서 나눠 그려야할때
SMM : 시접 단차이동
EXP : 파일 내보내기 - 5050박스 그려주기
SON : 패턴 순서보기
IMP : DXF 불러오기
GC : G선자르기
CLAY : 한 사이즈에 있는 걸 다른 사이즈에 옮기기
GK : G 편측수정
SRG : G 유사이동
AJPM : 너치해제 - 너치 선만들기 가능
AJM : 너치 수정
AGRD : 너치전개
NH : 등폭시접 활용
CDS1 : 안단선
SR : 유사이동 잘쓰기!
SG : 그룹설정
DMG : 그룹이동 겹친 패턴을 이동시킬때
GEP : 필요여부를 선의 형태를 보고 판단해서 사용하기! 암홀라인이 벌어지는 지 안벌어지는지 판단하기
PLP : 절개값 확인하는 거 중요합니다! 목둘레의 편차를 구할 때도 사용했습니다!
GEP : G선다듬기
- 오늘의 Tip은 제가 이해한 내용을 바탕으로 작성되어 혹여 틀린 정보가 있을 수도 있습니다! 수정사항은 언제든지 말씀해주세요!
제 후기가 앞으로도 많은 분들에게 도움이 되었으면 좋겠습니다! 잘부탁드립니다!
